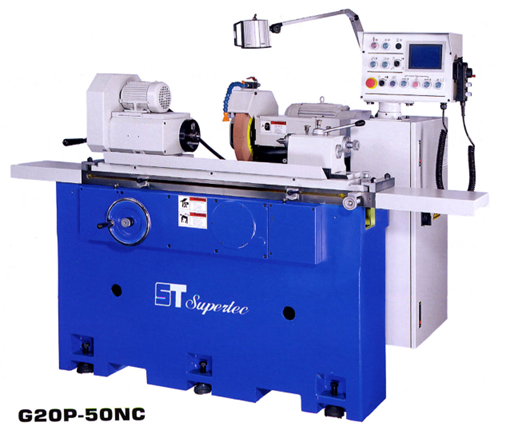

Станок универсальный круглошлифовальный модели G20P-50NC компании SUPERTEC
Станок универсальный круглошлифовальный модели G20P-50NC компании SUPERTEC
Заказать
↓
Технические характеристики
Базовая комплектация
Опциональные принадлежности
| Характеристика | Ед. изм. | Параметр |
| Технологические возможности | ||
| Расстояние между центрами | мм | 500 |
| Макс. диаметр заготовки | мм | 220 |
| Макс. диаметр шлифования | мм | 200 |
| Макс. масса заготовки в центрах | кг | 80 |
| Габариты шлифовального круга Ø х ширина х Ø отв. | мм | Ø355 х 38 х 127 |
| Угол поворота шлифовальной бабки | градус | 0° |
| Частота вращения шпинделя | 1/мин | 1620 |
| Поперечное перемещение шлифовальной бабки | мм | 160 |
| Цена деления нониуса | мм | Ø0,005 |
| Поперечное перемещение за оборот маховика | мм | Ø2 |
| Угол поворота передней бабки | ° | ±45 |
| Конус шпинделя передней бабки | Морзе | 3 |
| Частота вращения шпинделя передней бабки | мин-1 | 150/264/356/480 |
| Конус пиноли задней бабки | Морзе | 3 |
| Ход пиноли | мм | 25 |
| Угол поворота стола | градус | ±8° |
| Продольная подача | мм/мин | 80/140/230 |
| Продольное перемещение за оборот маховика | мм | 9 |
| Частота вращения внутришлифовального шпинделя (приобретается отдельно) | мин-1 | 14 000 |
| Диаметр шлифования отверстия | мм | Ø24.. Ø70 |
| Глубина шлифования отверстия | мм | 70 |
| Макс. вылет заготовки при внутреннем шлифовании | мм | 275 |
| Макс. диаметр заготовки при внутреннем шлифовании | мм | Ø110 |
| Характеристики подключения | ||
| Мощность шлифовального шпинделя | кВт | 2,2 |
| Мощность шпинделя передней бабки | кВт | 0,37 |
| Мощность привода насоса СОЖ | кВт | 0,09 |
| Мощность внутришлифовального шпинделя | кВт | 0,37 |
| Масса станка нетто | кг | 1850 |
| Размер в упаковке (Д х Ш х В) | мм | 2220 х 1370 х1880 |
Базовая комплектация
| Наименование |
| Контроллер ПЛК |
| Сенсорный экран на пульте управления |
| Шлифовальный круг |
| Фланец круга |
| Задняя бабка с ручным приводом пиноли |
| Освещение рабочей зоны |
| Балансировочная оправка |
| Бак для СОЖ |
| Комплект инструментов для обслуживания станка |
| Устройство правки круга с инструментом |
| Два твердосплавных центра МК 3 |
| Техническая документация на русском языке |
Опциональные принадлежности
| Наименование |
| Внутришлифовальный шпиндель 14 0000 мин-1 |
| Трехкулачковый патрон 5” с фланцем |
| Магнитный сепаратор и бумажный фильтр к системе СОЖ (расход 20 л/мин) |
| Цанговый патрон 5С с фланцем |
| Комплект цанг для патрона из 17 штук, для диаметров от 4 до 20 мм |
| Запасной фланец шлифовального круга |
| CE маркировка |
| УЦИ Mitutoyo по осям Х, Z |
| Балансировочный стенд |
