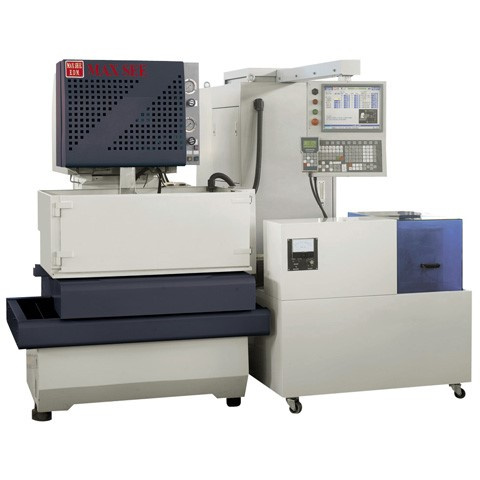

Электроэрозионный проволочно-вырезной станок с ЧПУ и устройством автоматической заправки проволоки мод. BSW 530 компании Max See
Техническое описание
Основные элементы станка
Стол выполнен из нержавеющей стали.
Система контроля заправки проволоки
Стабилизация натяжения проволоки и поддержание постоянной скорости. Легкость в эксплуатации.
Новая гидросистема с бумажными легко заменяемыми фильтрами. Насос высокого давления с инвертором, регулирование давления прокачки управляется ЧПУ
Система очистки диэлектрика
Резервуар для воды выполнен из нержавеющей стали с датчиком управления удельным сопротивлением, необходимый для определения проводимости воды в заданном диапазоне.
Система ЧПУ
Управление по осям X, Y, U, V, Z
Автоматическая настройка перпендикулярности
Контроль перпендикулярности проволоки и угла наклона - автоматический
Минимальное задаваемое значение 0,001 мм
Минимальное перемещение 0,001 мм
Дисплей 15" цветной
Система ввода данных RS-232C (разъем), дисковод 1,44 МВ, USB
Графика 2D/3D
Фоновая программа редактирования
Оперативно-доступная помощь
Вращение осей
Отображение и вычисление длины и скорости реза
Центрирование
Обработка углов
Датчик времени обработки
Сообщение об аварийной ситуации
Возврат в исходную точку
Установка исходной точки
Система подготовки диэлектрика
Фильтрующий элемент - бумажный фильтр
Пористость фильтра 5 мкм
Система ионообмена
Технические характеристики
Базовая комплектация
Техническое описание
Основные элементы станка
Стол выполнен из нержавеющей стали.
Система контроля заправки проволоки
Стабилизация натяжения проволоки и поддержание постоянной скорости. Легкость в эксплуатации.
Новая гидросистема с бумажными легко заменяемыми фильтрами. Насос высокого давления с инвертором, регулирование давления прокачки управляется ЧПУ
Система очистки диэлектрика
Резервуар для воды выполнен из нержавеющей стали с датчиком управления удельным сопротивлением, необходимый для определения проводимости воды в заданном диапазоне.
Система ЧПУ
Управление по осям X, Y, U, V, Z
Автоматическая настройка перпендикулярности
Контроль перпендикулярности проволоки и угла наклона - автоматический
Минимальное задаваемое значение 0,001 мм
Минимальное перемещение 0,001 мм
Дисплей 15" цветной
Система ввода данных RS-232C (разъем), дисковод 1,44 МВ, USB
Графика 2D/3D
Фоновая программа редактирования
Оперативно-доступная помощь
Вращение осей
Отображение и вычисление длины и скорости реза
Центрирование
Обработка углов
Датчик времени обработки
Сообщение об аварийной ситуации
Возврат в исходную точку
Установка исходной точки
Система подготовки диэлектрика
Фильтрующий элемент - бумажный фильтр
Пористость фильтра 5 мкм
Система ионообмена
Технические характеристики
| Параметр/модель | BSW 530 | |
| Тип обработки | погружной | |
| Макс. габариты заготовки | мм | 850x500x200 |
| Макс. масса заготовки | кг | 450 |
| Расстояние от пола до поверхности стола | мм | 900 |
| Перемещение по осям X и Y | мм | 500x300 |
| Перемещение по оси Z | мм | 200 |
| Перемещение по осям U и V | мм | 80x80 |
| Скорость быстрого перемещения стола | мм/мин | 1200 |
| Макс. конус | ˚/мм | ±15/60 |
| Макс. скорость движения проволоки | м/мин | 15 |
| Натяжение проволоки | г | 200-2500 |
| Макс. масса катушки проволоки | кг | 5 |
| Диаметры проволоки | мм | 0,15; 0,20; 0,25; 0,30 |
| Объем диэлектрика | л | 460 |
| Масса станка нетто | кг | 2500 |
| Размер станка* в упаковке (ДхШхВ) | мм | 3240x1650x1830 |
Базовая комплектация
| Наименование |
| Устройство автоматической заправки проволоки |
| Приспособление для вертикальной настройки проволоки |
| Направляющая проволоки 0,25 мм – (к-т) |
| Щетки контактные – (к-т) |
| Дистанционный контроллер |
| Руководство по эксплуатации, включая раздел по программированию, на русском языке |
| Инструмент для обслуживания станка – (к-т) |
| Проволока 0,25 мм 3 кг - бухта |
| Стабилизатор напряжения |
| Охладитель |
| Сопла прокачки – (к-т) |
| Фильтр |
