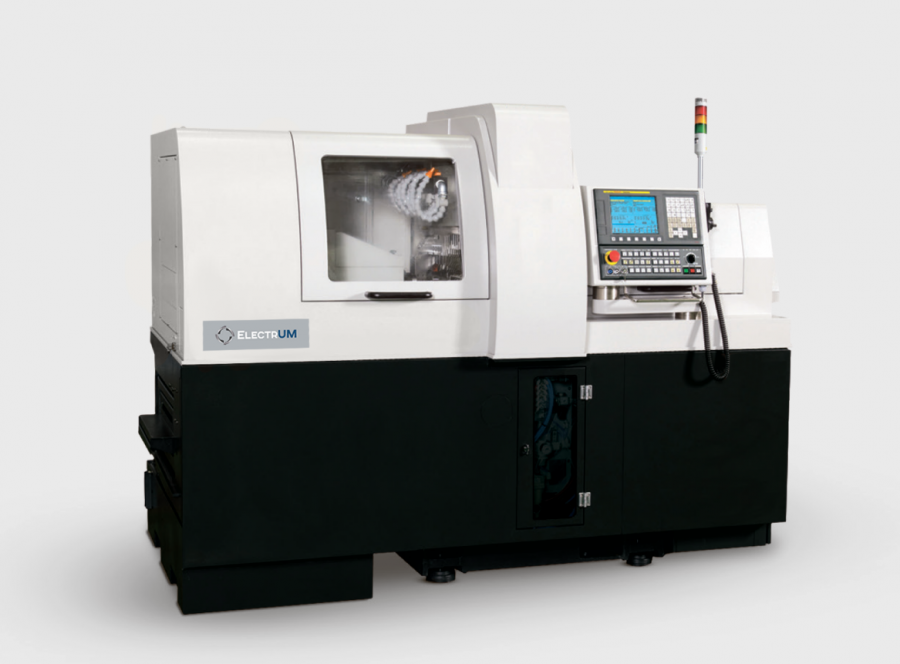

Автомат продольного точения с ЧПУ, модели ELECTRUM ST20NH
Заказать
↓
Автомат продольного точения с ЧПУ, модели ELECTRUM ST20NH
| Характеристика | Ед. изм. | Параметр |
| Главный шпиндель | ||
| Макс. перемещение по оси Z1 | мм. | 160 /50 (с люнетом/без) |
| Макс. частота вращения | мин-1 | 10 000 |
| Макс. обрабатываемый Ø | мм. | 20 |
| Полноценная ось С | град. | 0,001° |
| Дополнительный тормоз оси С (V-тип) | град. | 0,001° |
| Противошпиндель | ||
| Макс. перемещение по оси Z2 | мм. | 211 |
| Макс. частота вращения | мин-1 | 8 000 |
| Макс. обрабатываемый Ø | мм. | 20 |
| Полноценная ось С | град. | 0,001° |
| Дополнительный тормоз оси С (V-тип) | град. | 0,001° (опция) |
| Инструмент | ||
| Суппорт для наружного точения | поз. | 6 (12) |
| Суппорт для торцевого сверления в главном/противошпинделе | поз. | 5(Ø25мм, ER16) |
| Поперечный сверлильно/фрезерный суппорт | поз. | 4 (ER16) |
| Макс. частота вращения поперечного сверлильно/фрезерный суппорта | мин-1 | 6 000 |
| Суппорт для работы на противошпинделе (приводных/неприводных позиций) | поз. | 2+2 (ER16) |
| Макс. частота вращения суппорта для работы на противошпинделе | мин-1 | 6 000 |
| Суппорт для внецентрового сверления на главном шпинделе, позиций | поз. | - 2 (ER16) (опция) |
| Мощность | ||
| Привод главного шпинделя | кВт | 2,2 / 3,7 |
| Привод противошпинделя | кВт | 1,5 / 2,2 |
| Привод приводного инструмента | кВт | 1,0 |
| Дополнительная информация | ||
| Потребляемая энергия | кВа | 15 |
| Быстрый ход | м/мин | 32 (Х1:24) |
| Габариты станка (ДхШхВ), без системы подачи прутка | мм. | 2 260 х 1 240 х 1 670 |
| Вес (без системы подачи прутка) | кг. | 2 500 |
| Бак для СОЖ | л. | 170 |
| Бак для смазки | л. | 1,8 |
| Расход воздуха | л/мин | 120-150 |
| Система ЧПУ | - | Fanuc I (0i-TF) |
| Дисплей | - | Цветной, 10.4” |
