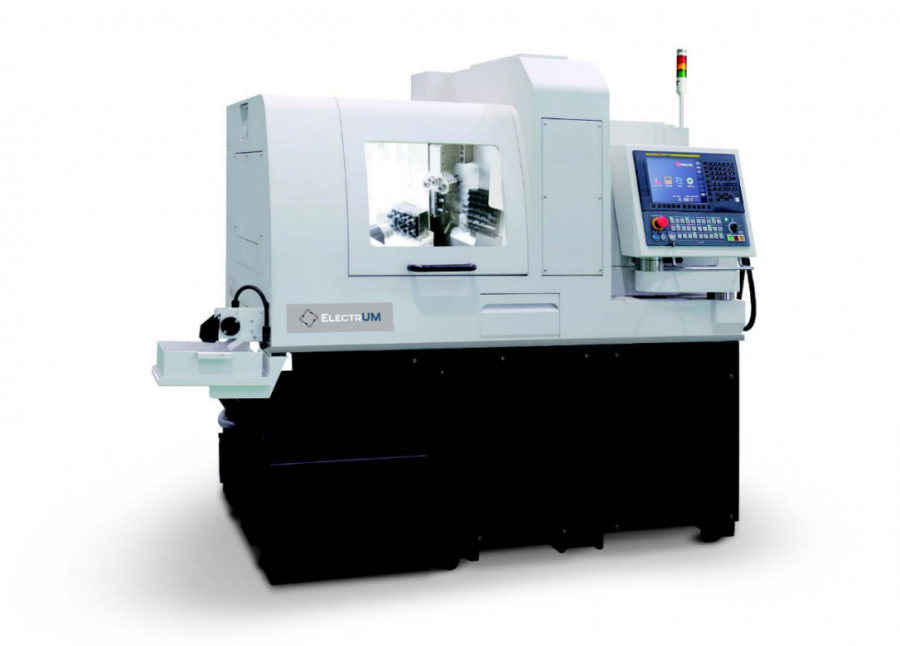

Автомат продольного точения с ЧПУ, модели ELECTRUM ST10XD
Заказать
↓
Автомат продольного точения с ЧПУ, модели ELECTRUM ST10XD
| Характеристика | Ед. изм. | Параметр |
| Главный шпиндель | ||
| Макс. перемещение по оси Z1 | мм. | 155 |
| Макс. частота вращения | мин-1 | 15 000 |
| Макс. обрабатываемый Ø | мм. | 10 |
| Полноценная ось С | град. | 0,001° |
| Дополнительный тормоз оси С (V-тип) | град. | 0,001° |
| Противошпиндель | ||
| Макс. перемещение по оси Z2 | мм. | 180 |
| Макс. частота вращения | мин-1 | 10 000 |
| Макс. обрабатываемый Ø | мм. | 10 |
| Полноценная ось С | град. | 0,001° |
| Дополнительный тормоз оси С (V-тип) | град. | 0,001° |
| Инструмент | ||
| Суппорт для наружного точения | поз. | 6 (8) |
| Суппорт для торцевого сверления в главном/противошпинделе | поз. | 4 (Ø20, ER11) |
| Поперечный сверлильно/фрезерный суппорт | поз. | 4 (ER11) 5 (ER11) - (опция) |
| Макс. частота вращения поперечного сверлильно/фрезерный суппорта | мин-1 | 10 000 |
| Суппорт для работы на противошпинделе (приводных/неприводных позиций) | поз. | 2/2 (ER11) |
| Макс. частота вращения суппорта для работы на противошпинделе | мин-1 | 9 000 |
| Мощность | ||
| Привод главного шпинделя | кВт | 2,2 / 3,7 |
| Привод противошпинделя | кВт | 0,55 / 1,1 |
| Привод радиального инструмента | кВт | 0,55 |
| Привод инструмента для противошпинделя | кВт | 0,55 |
| Привод перемещения суппортов по осям | кВт | 0,75 |
| Привод насоса для СОЖ | кВт | 0,25 |
| Дополнительная информация | ||
| Потребляемая энергия | кВа | 15 |
| Быстрый ход | м/мин | 35 (Х:24) |
| Габариты станка (ДхШхВ), без системы подачи прутка | мм. | 1 810 х 1 150 х 1 770 |
| Вес (без системы подачи прутка) | кг. | 2 200 |
| Бак для СОЖ | л. | 170 |
| Бак для смазки | л. | 1,8 |
| Расход воздуха | л/мин | 120-150 |
